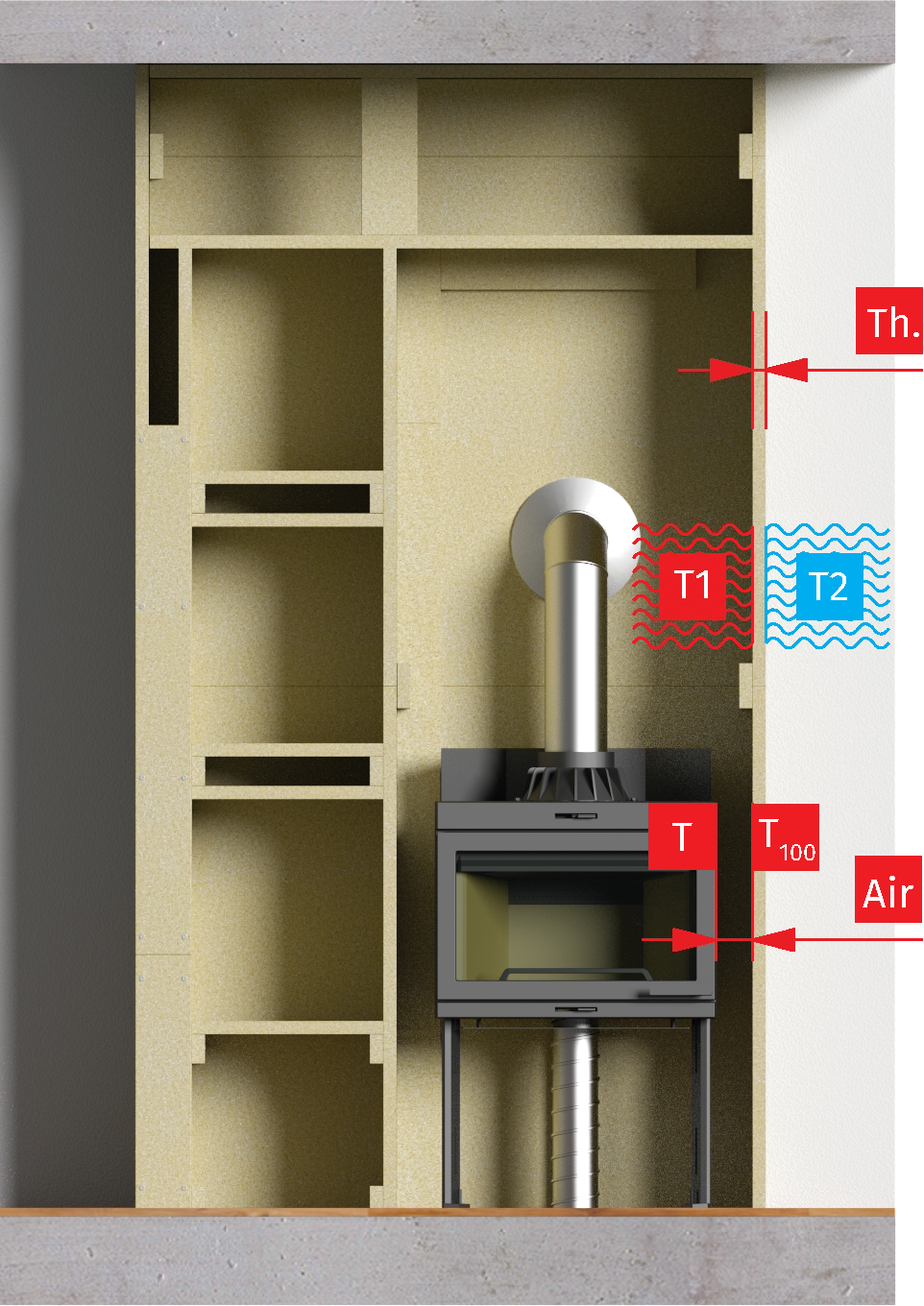

Systém sálavej obostavby bez nasávacích a výduchových mriežok
| T |
Teplota na povrchu krbovej vložky |
| T1 |
Teplota na povrchu dosky o zahrievanej strany |
| T2 |
Teplota na povrchu dosky z n neohrievanej strany |
| T100 |
Teplota 100 mm od zdroja |
| Air |
Vzduchová medzera |
| Th |
Hrúbka dosky Thermax Eco Pro |
Teplota nevetranej obostavby 100 mm od zdroja.
|
T teplota zdroja, |
T100 Teplota 100 mmod zdroja (°C) |
ΔT Rozdiel teplôt (°C) |
| 450 | 380 | 70 |
| 350 | 282 | 68 |
| 250 | 182 | 68 |
| 150 | 86 | 64 |
Teplota zdroja je meraná na jeho povrchu. 100 mm od meraného miesta teplota klesá. Čím vyššia teplota zdroja, tým vyšší je účinok prevetrania. U neprevetrávanej obostavby je ΔT, teda pokles teplôt, je viacmenej konštantná ako u vyššej, tak nižšej teploty zdroja.
|
T teplota zdroje,na povrchu krbovej vložky (°C) |
Air Vzduchová medzeramedzi zdrojom a doskou Thermax Eco Pro (mm) |
Th. Hrúbka doskyThermax Eco Pro (mm) |
T1 Teplota na povrchudosky Thermax Eco Pro z ohrievanej strany (°C) |
T2 Teplota na povrchudosky Thermax Eco Pro z neohrievanej strany (°C) |
| 450 | 50 | 25 | 360 | 114 |
| 450 | 100 | 25 | 299 | 99 |
| 450 | 150 | 25 | 254 | 89 |
| 450 | 200 | 25 | 222 | 81 |
Stiahnite si prehľad teplôt v prehľadnej tabuľke vo formáte PDF:
Materiály k stiahnutiu:
- Thermax Eco Pro - teploty PDF (pdf, 223.43k)
